Система очистки и повторного использования воды

Система обработки и повторного использования воды, в основном используемая для обработки промывки бутылок ПЭТ, которая будет производить много сточных вод.Согласно количеству сточных вод и индексу загрязняющих веществМы создаем и разрабатываем систему очистки воды, используем процесс фильтрации + осаждения + воздушного флотации, после очистки сточных вод часть будет использоваться повторно.и часть будет выпущена до стандарта.

Дизайнерские символы

1. В соответствии с требованиями к качеству и очистке сточных вод, путь процесса должен быть разумно выбран, технология очистки должна быть продвинутой,и качество очищенной воды должно соответствовать стандарту сброса.
2При условии удовлетворения требований к обработке первоначальные объекты должны использоваться как можно больше, чтобы уменьшить инвестиции.и требования к красоте растения должны быть рассмотрены.
3Удобная эксплуатация и управление, простая эксплуатация и простое обслуживание.

Параметр проектирования

1Источник сточных вод: Из заводов по переработке пластика
2Проектированная мощность очистки: 10-50 м3/ч
3Качество сточных вод

Спецификации

Технология обработки
Для нашей системы фильтрации воды главной целью является удаление СС из воды и удержание агента в воде.и обработка флотацией воздуха

Процесс обработки:

Описание процесса

Отходные воды из промывной линии сначала сбрасываются в бассейн сбора сточных вод для сбора и временного хранения;
Шаг 1: транспортировка сточных вод в фильтрующую машину для очистки шлаков для разделения твердых и жидких частиц насосом для воды, крупные частицы в коробку для сбора шлаков,и сточные воды в резервуар для осаждения;
Шаг 2: После того, как сточные воды попадут в резервуар осаждения, согласно данным обратной связи онлайн-PH-измерителя, автоматически добавляется кислота и регулируется индекс pH до нейтрального.затем добавляют флокулянты и коагулянты в реакцию флокуляции.
Большинство конденсированных хлопьев будет тонуть, и чистая вода будет плавать вверх и в воздушный флотирующий бак, чтобы осознать разделение грязи и воды,и грязевая вода будет регулярно сбрасываться в баллонник;

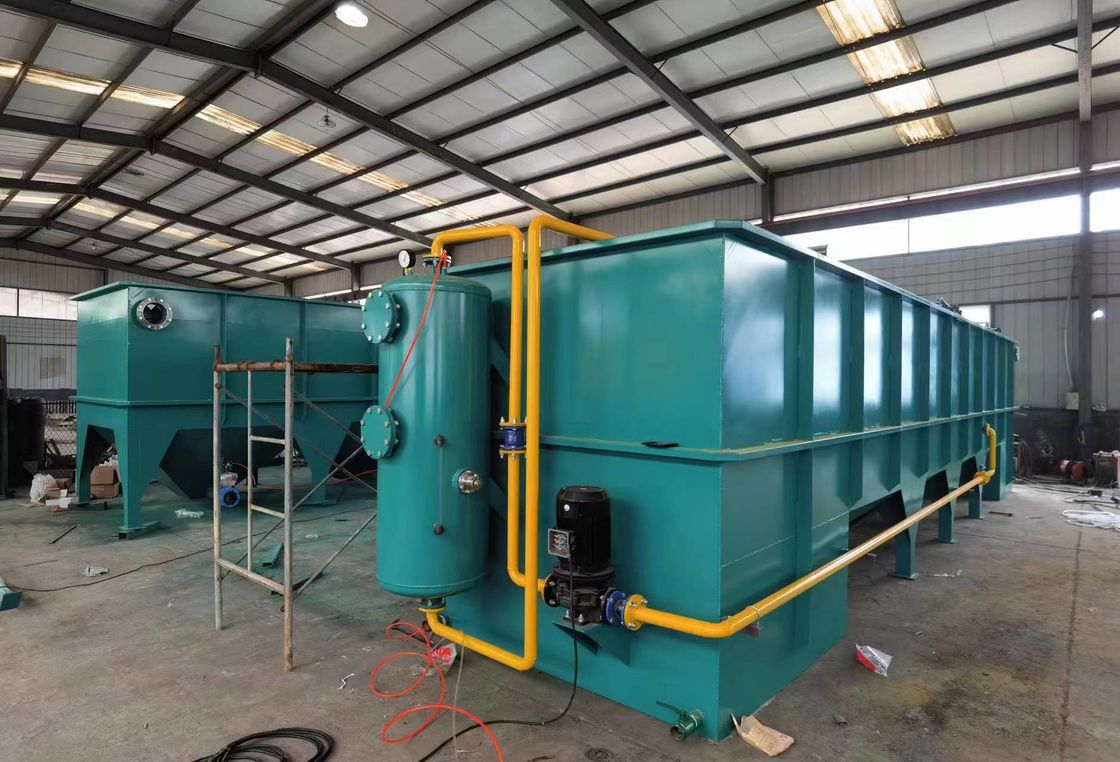

Шаг 3:Подведите чистую воду в резервуар для флотации воздуха, и когда сжатый воздух смешивается с водой, образуются микропузырьки.Остаточные мелкие частицы и плавающее вещество будет плавать на поверхность бассейна воздушными пузырямиПосле обработки чистую воду помещают в бассейн для временного хранения.
Шаг 4: Чистая вода будет транспортироваться в фильтр насосом высокого давления, и фильтрованная вода возвращается в промывку.
Грязь, вырабатываемая резервуаром осаждения и воздушным флотацией в резервуар для грязи, и обезвоживаемая устройством для обезвоживания грязи, а затем регулярно транспортируемая для обработки.

2. Основные процессы Введение:

а.Сборник для сбора сточных вод (подготовленный заказчиком)

Он в основном используется для сбора сточных вод, сброшенных из линии стирки, а также служит резервуаром насоса подъема сточных вод, который выполняет функции буферизации изменения потока,регулирование объема воды, и гомогенизации качества воды.
Продолжительность пребывания конструктора: менее 2 ч.
Интегрированный бассейн сбора сточных вод*1 комплект,Эффективный объем: 40 м3
Материал: бетон
Форма:подземная

b.Поднимательный насос

Он используется для подъема сточных вод в резервуар осаждения для очистки.Автоматический старт и остановка может быть реализована через габарит, установленный в регулирующем баке, уменьшая ручную работу.
Интегрированный насос для подъема сточных вод*2se (один для использования, другой для готовности)
Мощность:5.5кВт

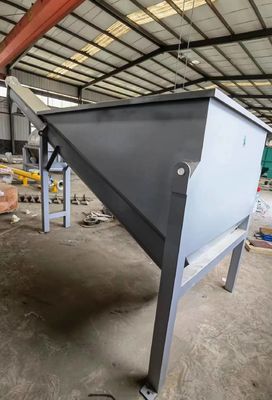

c. фильтрующая машина для отработки шлака

Фильтр шлаков расположен в передней части системы очистки воды, главным образом для отделения более крупных частиц в сброшенных сточных водах.который полезен для последующей обработки осадками и уменьшает засорение и износ последующего оборудования.
Модель:PRLZ серия*1 набор Основной материал:SUS304

d.Интегрированный резервуар для осаждения

Интегрированный резервуар для осаждения использует наклонный резервуар для осаждения труб, установленный на переднем конце системы очистки.обеспечивая наилучшие условия для последующей реакции осажденияВ этом процессе набор pH в реакционном баке взаимосвязан с насосом для дозирования кислоты для автоматического регулирования pH.
В то же время, путем добавления флокулянтов и коагулянтов, СС в сточных водах может быть свернутым и осажденным, а грязь и вода могут быть разделены гравитацией, чтобы прояснить качество воды.
Мощность обработки: 20 м3/ч 1 комплект
Внешние размеры: L11000*W2000*H3500
Материал:Углеродистая сталь + антикоррозия
Выброс грязи:Вентил выброса грязи представляет собой электрический клапан, который автоматически регулярно выпускает грязь.

f. Резервуар чистой воды

Он используется в основном для сбора обрабатываемой переработанной воды и также служит резервуаром для насоса чистой воды.
Продолжительность работы: 2 часа
Эффективный объем: 40 м3
Материал: углеродистая сталь против коррозии
Размеры: L4000*W2000*H1500 2 комплекта

g.Чистая водная насос

Он используется для повторного использования обрабатываемой переработанной воды в очистную линию.Высокий уровень сигнализации и низкого уровня насоса остановки может быть реализована через уровень датчика, установленного в регулирующем баке.
Количество: 2 комплекта ((Один для использования, другой для резервного)
Мощность:5.5кВт

h.Фильтр

Обработанные сточные воды глубоко фильтруются и используют кварцевый песок в качестве фильтрующего материала, вода течет через внутренний распределитель воды и водосборник,и высокоскоростная фильтрация производится в баке, который может эффективно удалять твердые частицы и уменьшать мутность.
Количество: 1 комплект
Модель: DMF3224-1A
Материал: углеродистая сталь против коррозии

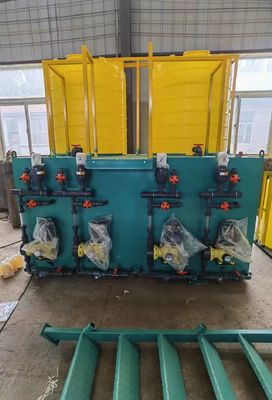

Система дозирования

Устройство дозировки состоит из насоса измерения, бочки с реагентом, агитатора и т. д. и используется для реализации количественного дозирования реагента.PAC - это флокулянт с высокой эффективностью адсорбции, который может свертываться и адсорбироваться с суспендированными твердыми веществами в воде, таким образом дестабилизируя и оседая суспендированные твердые вещества; анионический ПАМ является коагулянтом,который может использоваться в сочетании с флокулянтом для улучшения осаждения хлопьев и облегчения уточнения качества воды; катионовая ПАМ используется для обезвоживания грязи, что способствует отделению твердости от жидкости; автоматическое устройство дозировки кислоты используется для регулирования pH сточных вод до нейтрального уровня;и автоматическое дозирование осуществляется через онлайн-устройство PH.
Количество: 4 комплекта
PAM Автоматическое дозировочное устройство: 2 комплекта
PAC Автоматическое дозировочное устройство:1 комплект Двойной ведровой двойной насос PE 2000L

Автоматическое кислотное дозировочное устройство: 1 комплект Одное ведро с двойным насосом PE 500L

j.Система очистки слизи

Система очистки грязи состоит из уплотнителя грязи и фильтрующего пресса.
Резервуар для утолщения ила используется для хранения ила, полученного в результате физико-химической реакции резервуара для осаждения и резервуара для флотации воздуха.Грязь транспортируется в фильтрующий пресс через насос для обезвоживания., а обезвоженные ила транспортируются наружу для обработки
